ТРЕБОВАНИЯ К ПОДГОТОВКЕ ПОВЕРХНОСТИ
- При подготовке рабочей поверхности следует руководствоваться требованиями, указанными в данном разделе и существующими нормативно–техническими документами: СП 17.13330.2011 ≪Кровли. Актуализированная редакция СНиП II-26-76≫; СП 71.13330.2017 ≪Изоляционные и отделочные покрытия≫; СП 50.13330.2012 ≪Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003≫.
- До начала проведения работ по подготовке поверхности необходимо объективно оценить её состояние на текущий период времени.
- Поверхность должна быть чистой, без загрязнений, несвязанных частиц, остатков смазок, масел, кьюринга, пыли, органических отложений или любых других загрязнений. Основание должно быть ровным и структурно прочным. Для очистки и подготовки основания, особенно в случае гладкой поверхности или поверхности с низкой абсорбционной способностью, используйте пескоструйный метод очистки или метод очистки водой под давлением.
- Все выявленные визуально дефекты должны быть отремонтированы.
- Перед устройством гидроизоляционного покрытия все прямые и острые углы должны быть сглажены. На внутренних углах выполняется галтель. На внешних углах выполняется фаска.
- Перед нанесением полимерных покрытий максимально допустимая влажность основания при использовании грунтовочных составов ДенсТоп ЭП 100, ДенсТоп ЭП 104 не должна превышать 4%, а при использовании грунтовочных составов ДенсТоп ЭП 105, ДенсТоп ЭП 106 не должна превышать 8%.
- При нанесении полимерцементных гидроизоляционных составов основание должно быть водонасыщено, но без образования излишков воды на поверхности.
УСЛОВИЯ ПРОВЕДЕНИЯ РАБОТ
- Допустимая температура воздуха рабочей зоны во время нанесения и ближайшие сутки после соответствует интервалу от +5°С до +30°С. Устройство полисульфидного покрытия ДенсТоп ПС 391, а также укладка ЭПДМ мембран с механическим и балластным креплением может производиться при отрицательных температурах согласно техническим описаниям.
- Наиболее оптимальная температура воздуха рабочей зоны соответствует интервалу от +15°С до +25°С.
- Необходимо обеспечить уход за нанесенным составом на минеральной основе в течение 8 часов после укладки. Для этого необходимо применить специальные составы для ухода за бетоном серии Маногард, либо укрыть поверхность влажной мешковиной или полимерной пленкой.
ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ
- Кровли из ЭПДМ мембран, полимерных и полимерцементных материалов могут быть выполнены в традиционном (при расположении гидроизоляционного покрытия над теплоизоляцией) и инверсионном (при расположении гидроизоляционного покрытия под теплоизоляцией) вариантах.

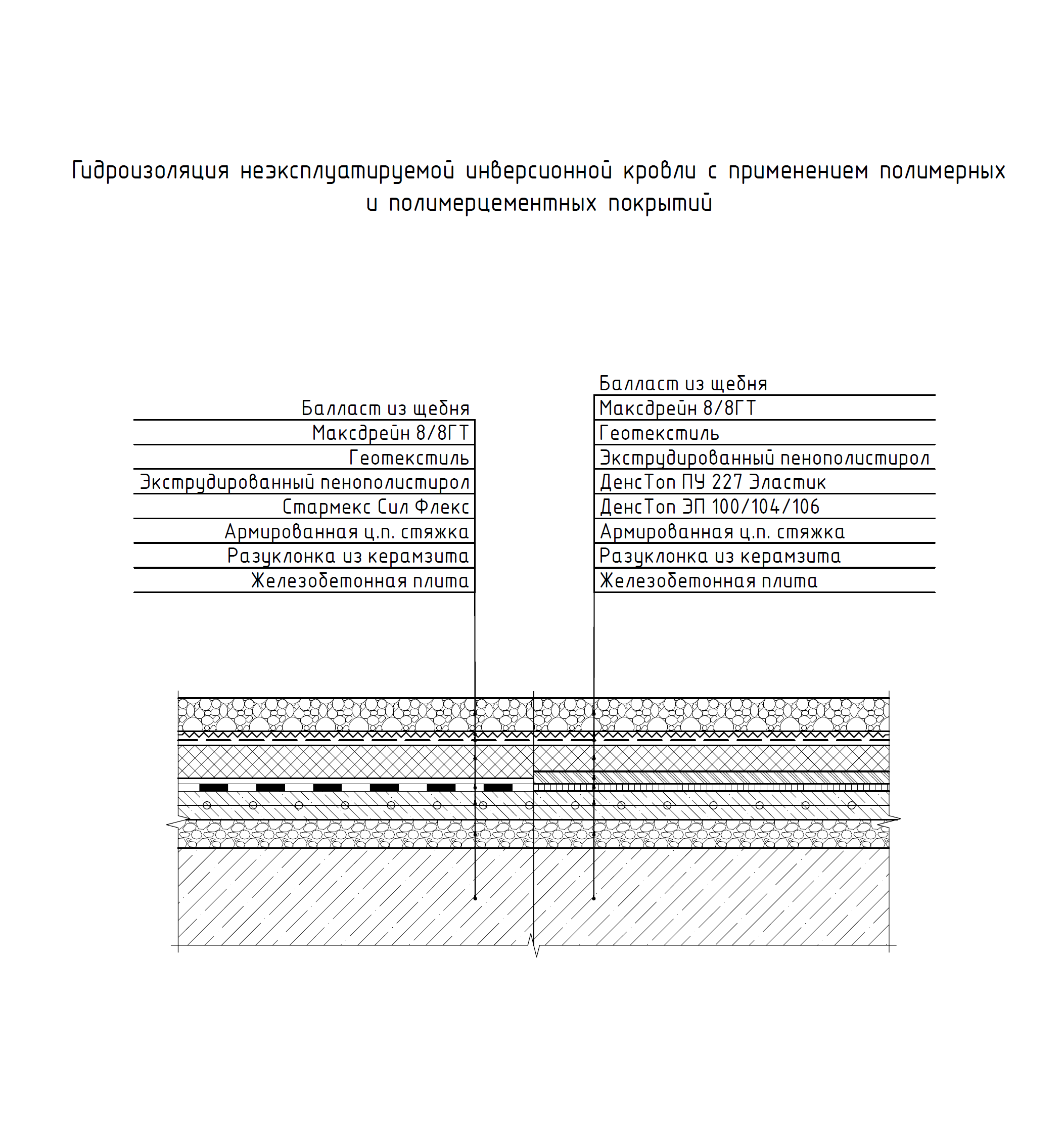

- Конструктивное решение инверсионной кровли включает: железобетонные сборные или монолитные плиты, стяжку из цементно-песчаного раствора или уклонообразующий слой, например, из легкого бетона, грунтовку, гидроизоляционное
- покрытие, однослойную теплоизоляцию, предохранительный (фильтрующий) слой, пригруз из гравия или бетонных плиток. В качестве теплоизоляции
- должны применяться плиты с низким водопоглощением (не более 0,7% по объему за 28 сут), например, экструдированный пенополистирол.
- При механическом креплении ЭПДМ мембран шаг шайб Центрикс определяют расчетом на ветровую нагрузку.
- Возможность монтажа ЭПДМ мембраны на теплоизоляцию без устройства по ней выравнивающей стяжки должна устанавливаться после выполнения расчета на действующие нагрузки с учетом упругих характеристик теплоизоляции (предел прочности, относительное удлинение, модуль упругости).
- Между цементно-песчаной стяжкой и пористой (волокнистой) теплоизоляцией должен быть предусмотрен разделительный слой из рулонного материала, исключающий увлажнение утеплителя во время устройства стяжки или повреждение поверхности хрупкого утеплителя.
- В выравнивающих стяжках должны быть предусмотрены температурно-усадочные швы шириной до 10 мм, разделяющей стяжку на участки размером не более 6х6 м.
- Защиту теплоизоляционного слоя и основания кровли от увлажнения конденсатом водяных паров воздуха следует предусматривать в соответствии с требованиями СП 50.13330. Пароизоляционный слой должен быть непрерывным и водонепроницаемым.
- В местах примыкания теплоизоляционного слоя к стенам, стенкам фонарей, шахтам и оборудованию, проходящему через покрытие или чердачное перекрытие, пароизоляция должна быть поднята на высоту, равную толщине теплоизоляционного слоя, а в местах деформационных швов она должна быть заведена на края металлического компенсатора и герметично приклеена или приварена.
